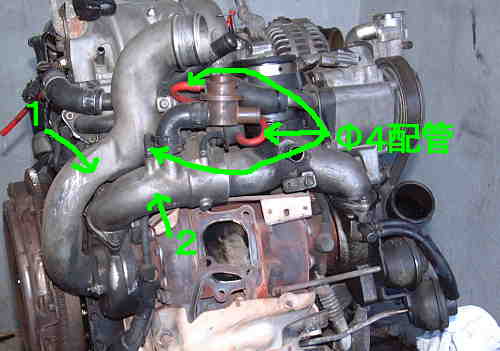

１．タービンＩＮ側マニホールド『取外』

２．タービンＯＵＴ側マニホールド『取外』
　　　・この時、サージタンクからリリーフバルブへのΦ４配管３本『外』

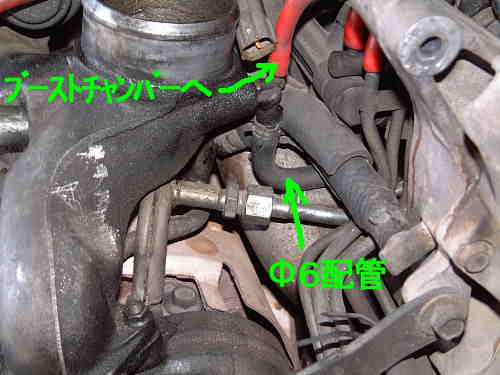

　　　・Φ６配管１本『外』
　　　・ブーストチャンバーへのΦ４配管１本『外』

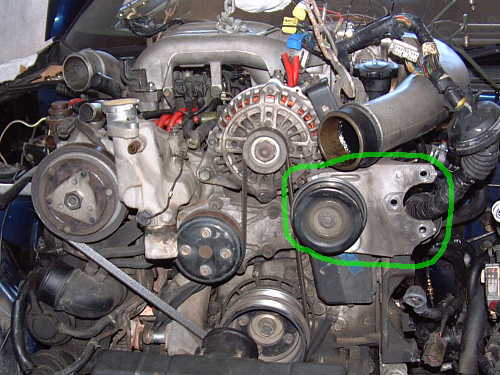

３．パワーステアリング及びコンプレッサー固定用ステー『取外』
　　　・１つのステーでパワステとコンプレッサー両方を固定するやつです。

４．オイルクーラーへのホース２本『取外』

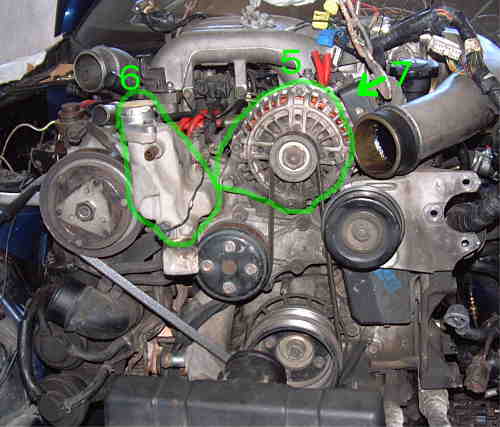

５．オルタネーター『取外』

６．サーモスタットカバー『取外』

７．オルタネーターベルト調整用長穴付きステー『取外』

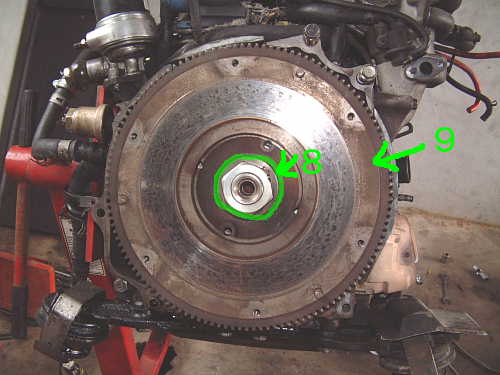

８．フライホイル固定用５４ミリナット『取外』
　　　・５４ミリのメガネレンチ又はソケット等が無いとつらいです。

９．フライホイル『取外』
　　　・プーラーにて取り外しました。

１０．エキセントリックシャフトよりフライホイル側キー『取外』

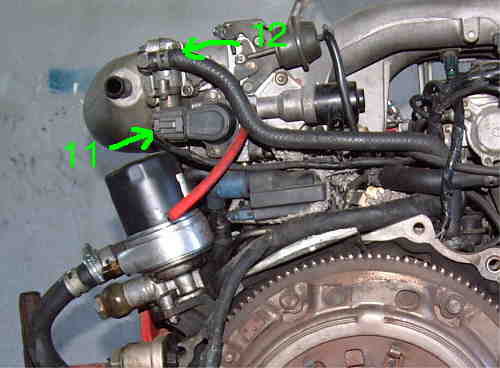

１１．スロットルポジションセンサーカプラー『外』

１２．スロットルボディ〜エンジン間ホース『外』

１３．スロットルボディ『取外』

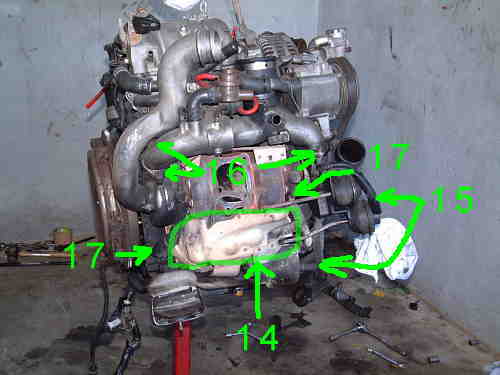

１４．タービン下側遮熱板『取外』

１５．タービン〜エンジン間配管ボルト及びナット『外』
　　　・プライマリー及びセカンダリー。

１６．アクチュエーター〜エンジン間ホース４本『外』

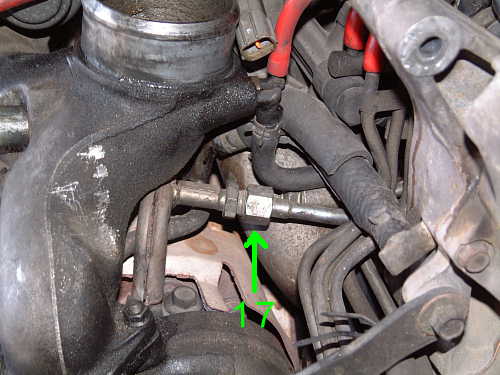

１７．タービン〜エンジン間オイル配管『外』
　　　・ＩＮ及びＯＵＴ

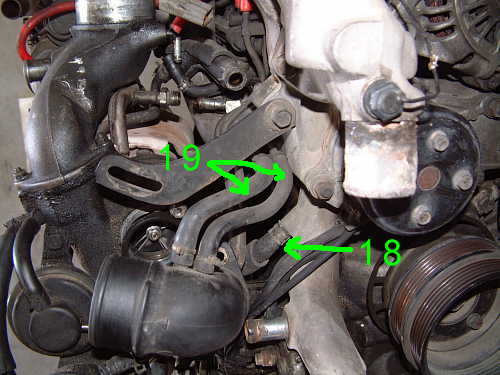

１８．タービン〜エンジン間冷却水ホース『外』

１９．タービンＩＮ配管〜エンジン間ホース２本『外』

２０．タービンＩＮ配管よりナットを外してφ４配管ステー『外』

２１．タービン『取外』

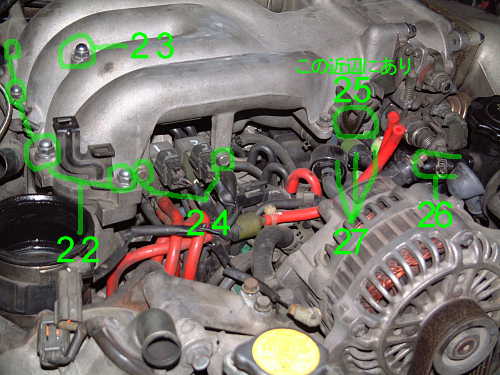

２２．サージタンク丸頭ナット４本『外』

２３．サージタンク丸頭ボルト１本『外』
　　　・一緒にアース用配線『取外』
２４．サージタンクフロント側カプラー台固定用ボルト２本『外』

２５．サージタンクスロットルボディ側ボルト緩め

２６．サージタンク〜オイルフィラーキャップへの配管『外』

２７．サージタンク〜エミッションコントロール間φ８くらいのホース３本『外』
　　　・チェッキバルブが付いてるやつです。

２８．サージタンクのダブルスロットル用アクチェーターよりφ４くらいのホース『外』
　　　・バルクヘッドとスロットル間辺りにあります。

２９．サージタンク『取外』

３０．エキゾーストマニホールド『取外』

３１．点火コイル『取外』

３２．エンジンオイル給油用配管『取外』
　　　・ホースも１つ外す。

３３．エアータンクへのφ４ホース『外』

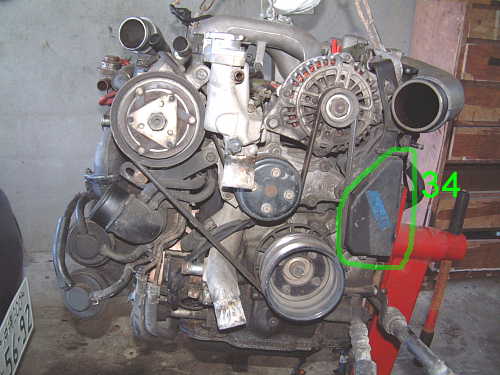

３４．エアータンク『取外』


３５．インマニ付近各カプラー１４個『外』
　　　・カプラーに番号を記入しながら外す。

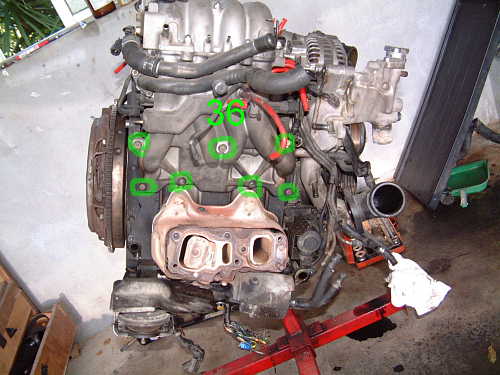

３６．インマニ固定用ボルト５本、ナット２個『外』


３７．エミッションコントロール配管用ステー固定ボルト３本『外』

３８．ウォーターポンプ上部ホース『外』

３９．インマニへの燃料ホース『外』

４０．オイルジェット用ホース２本インマニから『外』

４１．燃料インジェクター『取外』

４２．オイルジェット用配管『取外』

４３．ローターハウジングよりオイルジェット２本『取外』

４４．ウォーターポンプ『取外』

４５．エキセンシャフトフロント側プーリー『取外』

４６．フライホイルを付けてロックし、エキセンシャフトフロント側プーリーボルトを緩める
　　　・ロックは、専用治具が無かったのでラチェットの駒をフライホイルのギヤ部分に掛けてロックしました。

４７．エンジンマウント『取外』
　　　・上下左右記入した方が良いです。

４８．オイルパン『取外』

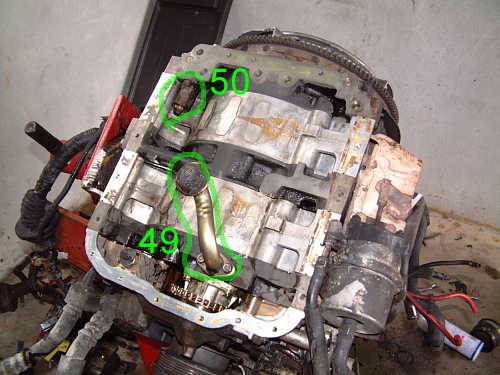

４９．オイルストレーナー『取外』

５０．オイルプレッシャーレギュレーター『取外』
