ローター組み付け
注：本来ならエンジンの組み付けに入る前に、各エンジンパーツの測定やサイドシールのクリアランス調整を行い、使用範囲に入っているかを確認する作業がありますが、ここではその作業の掲載は省きます。色々な書籍がありますのでそちらを参考にして下さい(いつか掲載しようとは思っています)。全て使用限度内に入っているものとして以後の組み付けの手順を掲載致します。

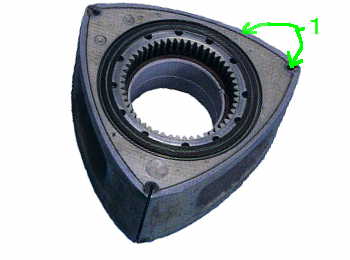

１．コーナーシールとサイドシールが入る溝に組み付けたパーツ落下防止のため白色ワセリン(薬局で買えるっす)を塗り込む。

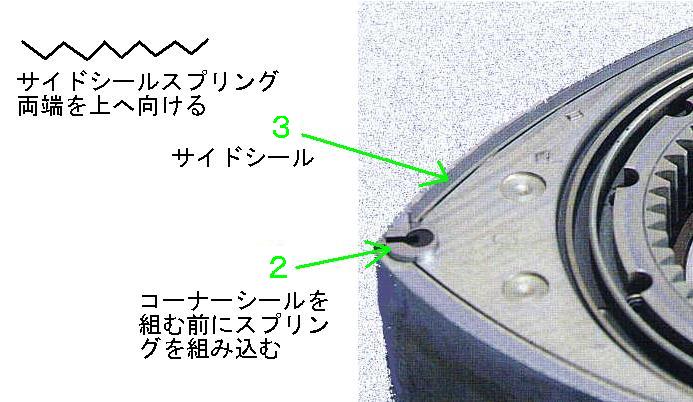

２．コーナーシールスプリングを組み付け、コーナーシールを組み付ける。
３．サイドシールスプリングを組み付け、サイドシールを組み付ける。
※この時注意しないといけないのが、サイドシールスプリングは両端が上を向くように組み込む事！(図参照)
※サイドシールは組み付け前のクリアランス調整で各々、ローターの溝位置に対しての組み付け位置が決まっている(オイルストーンで削って位置を決めている)はずなので間違えないように！
４．オイルシールスプリングを組み込む。
※オイルシールスプリングにはローターにある回り止め(丸い凹み：２ヶ所有り、どちらに入れても良い)に入る先端と、オイルシールに入る先端の形状が異なるので組み込み時注意する。

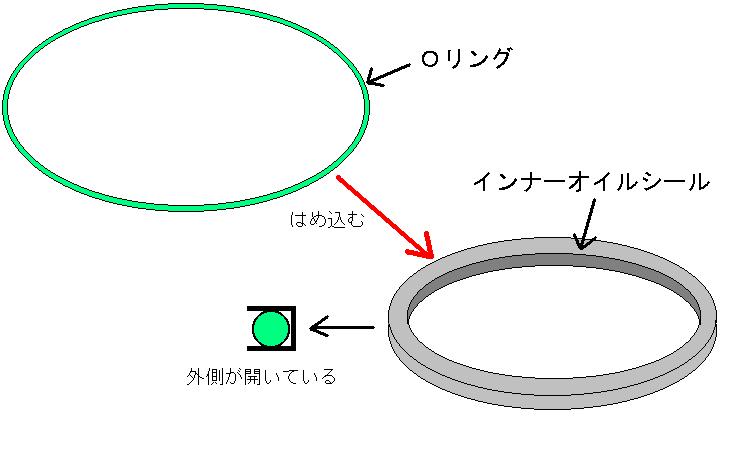

５．インナーオイルシールに入るＯリングに白色ワセリンを塗り、インナーオイルシールに組み込む。

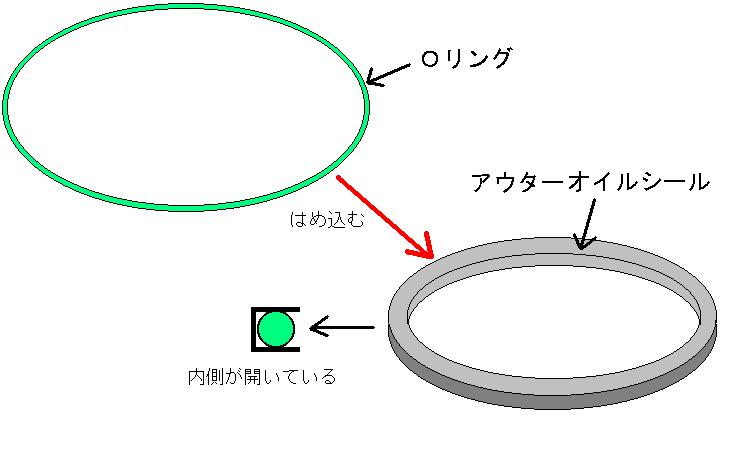

６．アウターオイルシールに入るＯリングに白色ワセリンを塗り、アウターオイルシールに組み込む。
７．オイルシールスプリングの端(爪)とオイルシールの四角い溝の位置が合うようにオイルシールを組み込む。

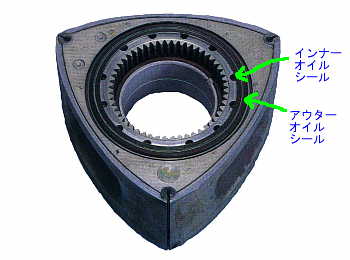

８．オイルシールをローターに押し込む。インナー、アウターのどちらからでも良い。各ローター２面あるので、計８個のオイルシールを組み込む。これでローターの組み付け終了！
